Máy đo vòng tay tĩnh điện

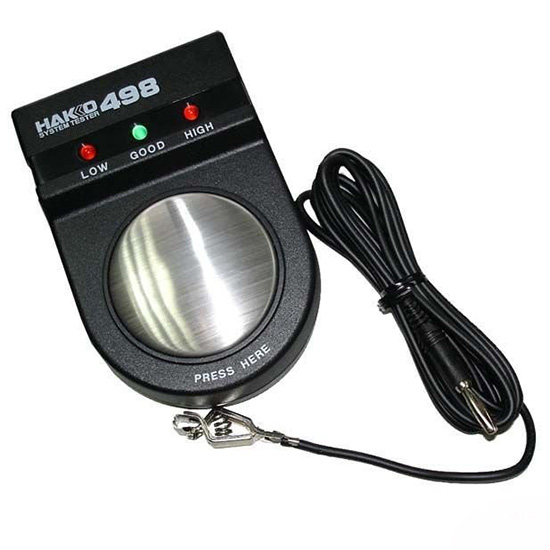

Máy đo độ chống tĩnh điện của vòng đeo tay HAKKO-498
Kiểm tra nhanh chóng và đơn giản:
1. Dây đeo cổ tay và dây nối đất
2. Khả năng tiếp xúc giữa dây đeo cổ tay và da
Các tính năng :
Có thể được sử dụng bất kỳ nơi nào để nhanh chóng và dễ dàng kiểm tra một loạt các hệ thống nối đất.
Đảm bảo an toàn cho nhân viên.
Loại bỏ các khuyết tật sản phẩm gây ra bởi tĩnh điện.
Đặc điểm kỹ thuật

* Ngoài Kích thước: 80 (W) X40 (H) X117 (D) mm
* Nguồn cung cấp: DC 9V pin
* Chiều dài dây nối đất: 2,5 m
* Trọng lượng : 150g
* Tuổi thọ Pin : 50.000 lần
* Môi trường hoạt động : 0-40 °C, độ ẩm 20-90%
Hoạt động:
1. Cắm phích cắm chuối vào đầu dây nối dây nối tĩnh điện vào giắc cắm nằm ở mặt trước của thiết bị kiểm tra dây đeo cổ tay.
2. Người đeo dây đeo cổ tay chống tĩnh điện sau đó ấn nút bấm kim loại trên thiết bị kiểm tra dây đeo cổ tay.
3. Dây đeo cổ tay hoạt động đúng cách sẽ đưa ra chỉ báo LED “OK” trên thiết bị kiểm tra dây đeo cổ tay chống tĩnh điện. Nếu đèn LED màu đỏ “FAIL LOW” hoặc màu vàng “FAIL HIGH”, và chỉ báo âm thanh sẽ phát ra, thì dây đeo cổ tay phải được bỏ đi và được thay thế bằng dây mới.
Phương pháp bảo trì cho HAKKO 498

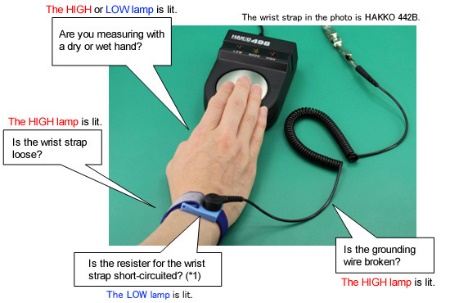

ĐIỂM 1. Lý do tại sao thiết bị không được đánh giá là GOOD
– Đầu tiên, kiểm tra xem HAKKO 498 có hoạt động bình thường hay không bằng POINT 2 ( Kiểm tra hàng ngày đơn giản ).
– Những lý do tại sao nó có thể được đánh giá là HIGH ngay cả khi HAKKO 498 hoạt động bình thường như sau:
• Dây đeo cổ tay bị lỏng.
• Dây tiếp đất cho dây đeo cổ tay bị hỏng. (Đối với phương pháp kiểm tra .)
• Phép đo được thực hiện bằng tay khô.
Những lý do tại sao nó có thể được đánh giá là LOW mặc dù HAKKO 498 hoạt động bình thường như sau:
• Điện trở trong dây đeo cổ tay ngắn mạch. (* 1).
• Đo được thực hiện bằng tay ướt.
* 1 Dây nối đất HAKKO cho dây đeo cổ tay được trang bị một điện trở 1MΩ.

ĐIỂM 2. Kiểm tra hàng ngày đơn giản
Để thực hiện một kiểm tra đơn giản của HAKKO 498, kiểm tra các điểm sau đây.
– Kiểm tra thân máy chính HAKKO 498
• Bộ rung có âm thanh không?
• Đèn có sáng không?
– Kiểm tra dây nối đất HAKKO 498
• Dây nối đất có bị hỏng không?
ĐIỂM 3. Phạm vi phán xét chấp nhận được (800kΩ≤R≤9MΩ)
Phạm vi đánh giá (800kΩ ≤ R ≤ 9MΩ) dựa trên các chi tiết được chỉ định bởi ANSI / ESD S1.1-2006 của tiêu chuẩn dây đeo cổ tay của Hiệp hội ESD.
– [800kΩ]-Tiêu chuẩn quy định rằng dòng điện an toàn đối với cơ thể con người nhỏ hơn 0.5mA và điện trở cần thiết khi chạm vào AC240V vì nguồn điện thương mại tối đa là 800kΩ.
– [9MΩ]-Tiêu chuẩn quy định rằng 10MΩ hoặc ít hơn là phù hợp. 9MΩ được đặt làm giới hạn tiêu chí trên.
– [800kΩ≤R≤9MΩ dung sai đường biên ] -Dải giới hạn dưới (800kΩ) + 10%, dung sai -0% và giới hạn trên (9MΩ) + 0%, dung sai -10%.

ĐIỂM 4. Phương pháp kiểm tra độ chính xác
Phương pháp kiểm tra độ chính xác HAKKO 498 được hiển thị như sau:
Dụng cụ đo lường được sử dụng
Multimeter kỹ thuật số và điện trở
Điều kiện đo lường
Phép đo phải được thực hiện ở 10 đến 40 ° C và 10 đến 80% (độ ẩm) ở một nơi cách ánh sáng huỳnh quang từ 2m trở lên.
Phương pháp đo?
Kết nối các điện trở được hiển thị trong bảng sau giữa đầu nối dây nối đất HAKKO 498 và bàn phím (được giữ cố định) để kiểm tra xem đèn có sáng hay không và tiếng còi phát ra. Sử dụng thanh thử nghiệm thay vì đẩy bàn tay bằng tay.

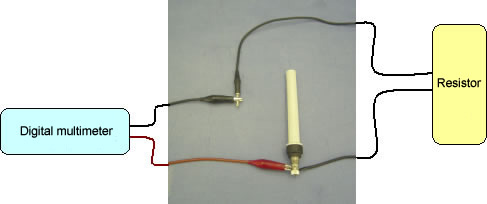

1.Kiểm tra giá trị điện trở của điện trở bằng cách sử dụng vạn năng số.

Hình ảnh: Kiểm tra giá trị điện trở của điện trở bằng cách sử dụng vạn năng số

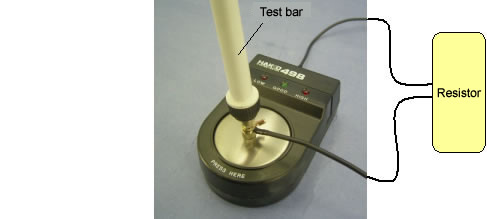

2. Kết nối các điện trở hiển thị trong bảng tuần tự và kiểm tra xem đèn có sáng hay không và tiếng còi phát ra.
